A curva que Niemeyer desenhou para nunca ser reta
A curva que Niemeyer desenhou para nunca ser reta
Consultoria de assentamento de pastilha no edifício mais emblemático do país. Nenhuma peça cerâmica nasce curva: quem curva é o projeto de assentamento, peça por peça, junta por junta, até a superfície acompanhar um prédio que se recusa a ter um plano só.
- Obra
- Edifício Copan, São Paulo
- Arquitetura
- Oscar Niemeyer
- Escopo Planville
- Consultoria de assentamento de pastilha
- Período
- 2023 — 2025
- Registro
- Drone e termografia · abril de 2025
O Copan é de Niemeyer e de São Paulo. A parte da Planville foi a pele: fazer cada pastilha voltar a acompanhar a curva.
- 01
Uma peça reta numa parede curva
A pastilha é um quadrado. A fachada é uma onda. Entre as duas, só a junta pode ceder — e ela cede diferente em cada trecho do raio.
- 02
Ler antes de assentar

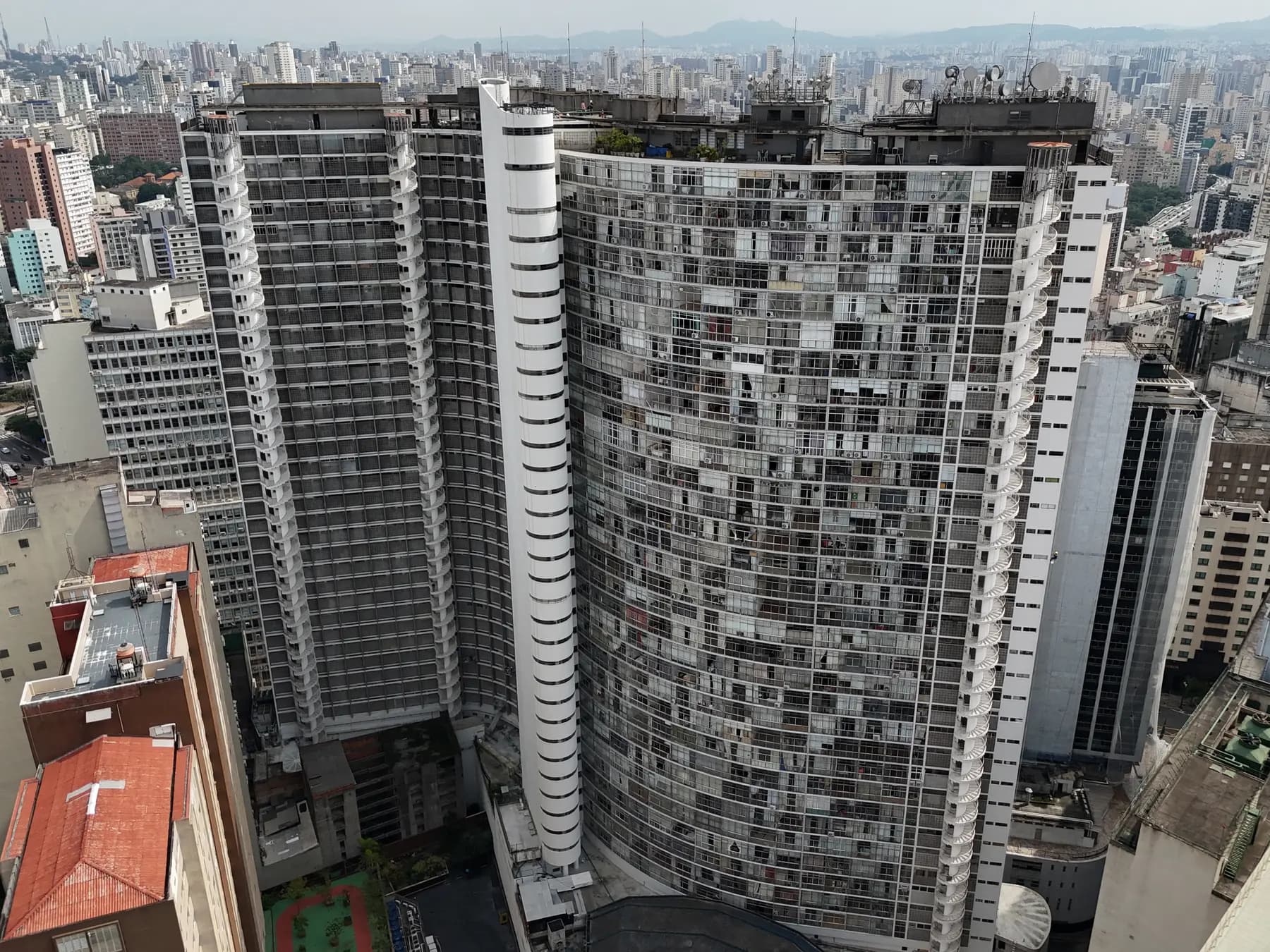

Drone para ver a curva inteira, termografia para ver o que o olho não vê: onde a água circula, onde a peça perdeu contato com a base.
- 03
O método no papel
O assentamento vira desenho e procedimento: sequência, modulação, junta, argamassa. A curva deixa de ser improviso de obra.

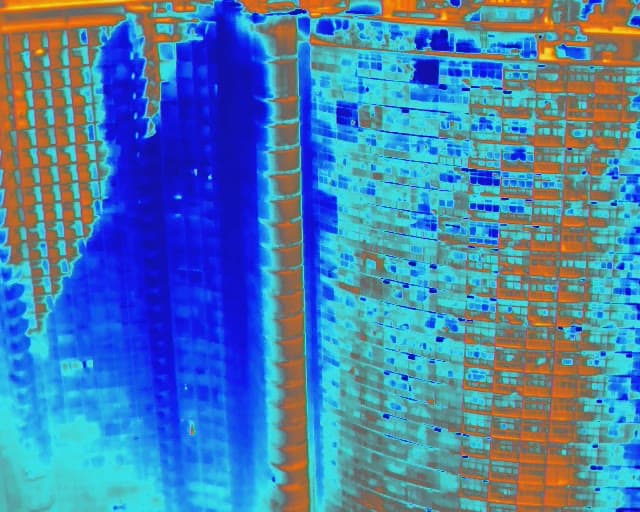

Na termografia, as cores representam diferenças de temperatura superficial conforme a paleta adotada. Em nossas imagens, tons vermelhos e amarelos indicam regiões relativamente mais quentes, enquanto tons azuis representam regiões mais frias. A interpretação deve sempre considerar a escala térmica apresentada na própria imagem e as condições ambientais da inspeção.

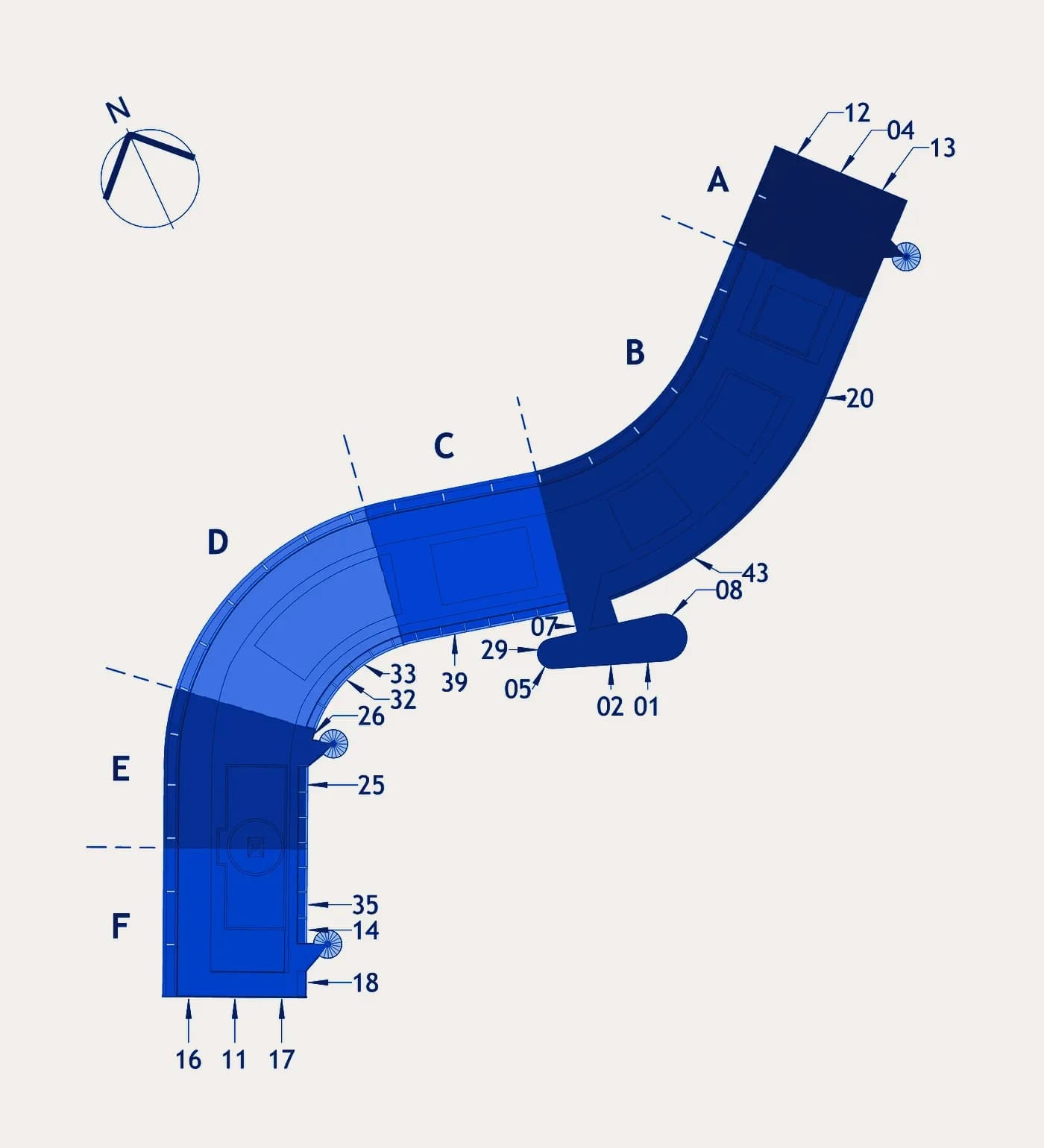

Planta · posição dos balancins e dos ensaios
- 6
- trechos, de A a F
- 43
- pontos de ensaio
- 121,39
- m até o topo
A curva foi cortada em seis trechos, cada um com seus balancins. Cada número na planta é um ponto onde a fachada foi ensaiada, andar por andar, do primeiro ao vigésimo quarto. O assentamento só começa depois que o prédio inteiro está no papel.
